چیلر

چیلر و نحوه ی عملکرد آن

چیلر یکی از انواع دستگاه های تهویه مطبوع می باشد که باعث خنک کردن فضاهای بزرگ تجاری و صنعتی، همچنین دستگاه های صنعتی می شود. چیلرها در صنعت نقش مهمی جهت بهره وری بیشتر دستگاه ها دارند. یکی از ماشین آلات صنعتی که نیاز به چیلر دارد دستگاه های لیزر می باشد.   در دستگاه لیزر هنگام برش گرمای زیادی تولید می شود که باید دستگاهی خنک کننده مانع از ایجاد آسیب به قسمت های مختلف دستگاه به خصوص کاتینگر گردد. به همین دلیل از چیلرها جهت خنک کردن دستگاه لیزر استفاده می شود. چیلرها در دو نوع تراکمی و جذبی می باشند.در دستگاه های cnc از تراکمی استفاده می شود.

انواع چیلر ها :

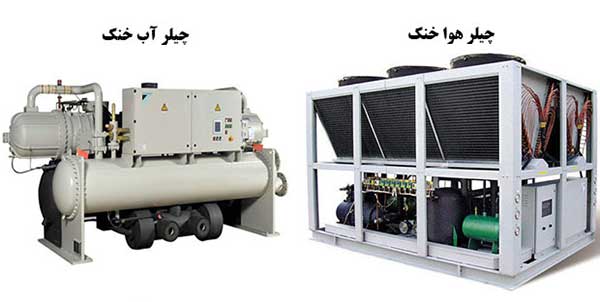

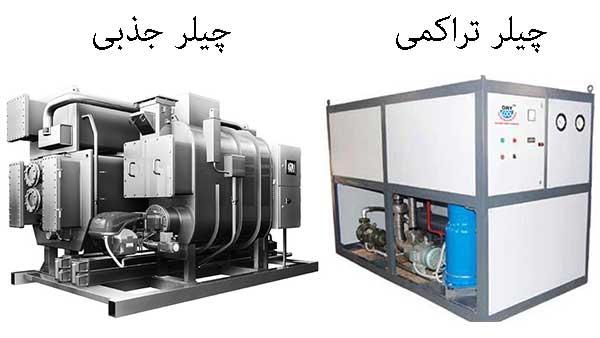

چیلرها به دو دسته چیلرهای تراکمی و چیلرهای جذبی تقسیم می‌شوند. شکل دیگر تقسیم‌بندی چیلرها بر اساس شکل خنک شدن ماده مبرد است که به سه دسته آب خنک، هوا خنک و تبخیری تقسیم‌بندی می‌شوند.

چیلرهای تراکمی با استفاده از انرژی الکتریکی و چیلرهای جذبی با استفاده از انرژی حرارتی باعث ایجاد برودت و سرما می‌شوند.

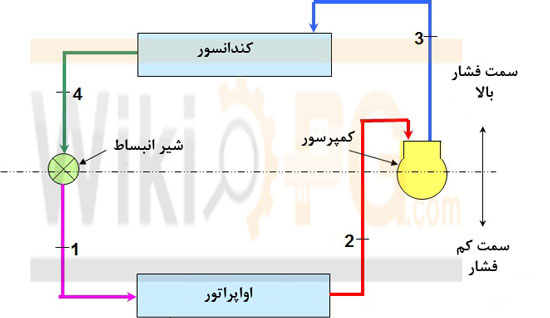

نحوه ی عملکرد چیلرهای تراکمی :

در این چیلرها ابتدا گاز ( که اغلب گاز فریون می باشد ) توسط کمپرسور متراکم شده، سپس این گاز وارد کندانسور شده و توسط آب یا هوا خنک می شود. در چیلرها از آب جهت تنظیم دما استفاده می شود. این آب که در دستگاه های cnc باعث خنک شدن اجزای دستگاه به خصوص سردکردن تیوپ لیزر CO۲ می شود به این صورت که لوله هایی در اطراف آن قرار گرفته و با جریان مداوم آب از گرمای بیش از حد جلوگیری کرده و باعث بهبود عملکرد دستگاه می شود. نکته ای که باید در مورد آب چیلرها به خاطر داشته باشیم این است که همیشه تمیز و باکیفیت باشند. در غیر اینصورت باعث کم شدن عمر تیوپ لیزر و پایین آمدن عملکرد آن می شود.

چیلرهای تراکمی با توجه به نوع کمپرسور به دو نوع تقسیم می شوند : چیلرهای تراکمی پیستونی و  تراکمی اسکرو

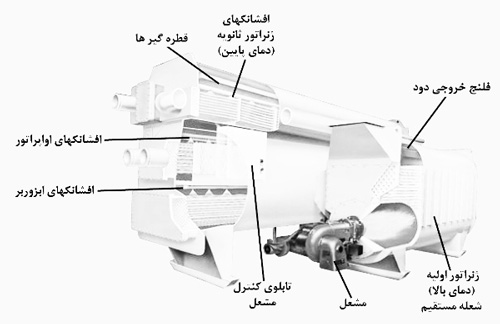

نحوه ی عملکرد چیلرهای جذبی :

در این چیلرها ماده ای شیمیایی به نام لیتیوم برماید به عنوان جذب کننده بخار آب به صورت رقیق شده به ژنراتور منتقل می گردد، در اثر حرارت غلیظ شده و بخار آب آزاد می شود. بخارآب به کندانسور منتقل شده و مجددا به آب تبدیل می شود. سپس به اواپراتور که کویل های آب انتقالی به فن کویل در آن است و دارای فشار ۰٫۰۱ اتمسفری می باشد منتقل می گردد. به دلیل فشار پایین به آب تبدیل شده و از آنجا که منبع حرارتی وجود ندارد گرمای مورد نیاز جهت تبخیر را از محیط دریافت کرده و باعث خنک شدن کویل های اواپراتور می شود، سپس توسط لیتیوم برماید جذب شده و به ژنراتور منتقل می شود و این چرخه ادامه دارد.

تفاوت چیلرهای تراکمی و جذبی:
به طور کلی چیلرهای تراکمی از انرژی الکتریکی و چیلرهای جذبی از انرژی حرارتی به عنوان منبع اصلی برای ایجاد سرمایش استفاده می کنند.
چیلرهای جذبی از بعضی لحاظ شبیه چیلرهای تراکمی عمل می کنند که مهمترین این شباهتها عبارتند از:
۱– در اواپراتور از گرمای آب تهویه  برای تبخیر یک مبرد فرار در فشار پایین استفاده می گردد.
۲– گاز مبرد فشار پایین از اواپراتور گرفته شده و گاز مبرد فشار بالا به کندانسور فرستاده می شود.
۳– گاز مبرد در کندانسور تقطیر می گردد.

مهمترین مزایای چیلرهای جذبی نسبت به چیلرهای تراکمی عبارتند از:
۱ – صرفه جویی در مصرف انرژی الکتریکی
۲ – صرفه جویی در هزینه خدمات برق

۳– صرفه جویی در هزینه تجهیزات برق اضطراری
۴– صرفه جویی در هزینه اولیه مورد نیاز برای دیگ ها
۵ – بهبود راندمان دیگ ها در تابستان
۶ – بازگشت سرمایه گذاری اولیه
۷ – کاسته شدن صدا و ارتعاشات
۸ – حذف مخاطرات زیست محیطی ناشی از مبردهای مضر
۹- کاستن از میزان تولید گازهای گلخانه ای و آلاینده ها

مینی چیلر :

همانطور که از نام آن برمی­ آید این دستگاه­ها چیلرهای کوچکی هستند که در فضا­هایی استفاده می­ شوند که نیاز به سرمایش و گرمایش مستقل دارند. مکانیزم تغییر مدار سرمایی به گرمایی و بالعکس توسط شیر چهارراهه معکوس کننده جریان گاز انجام می­ گردد. با استفاده از این دستگاه­ها مشکلات مربوط به موتورخانه مرکزی حذف خواهد شد. عموما مینی چیلرها از کندانسورهای هوا خنک بهره می ­برند. در واقع مینی­ چیلرها پمپ­ های حرارتی هستند که می­ توانند آب گرم مورد نیاز در زمستان را نیز فراهم نمایند. برخی مینی چیلرها با بکارگیری مشعل، آب گرم مورد نیاز را تامین می­ کنند.

از مزایای آن می توان به موارد زیر اشاره نمود:

۱.از سیستم های مستقل آپارتمانی می باشد

۲.قابل نصب در تراس و پشت بام

۳.وزن کم و صدای کم و حجم کوچک دارد

۴.ضریب عملکرد بالا دارد

۵.نصب و راه اندازی سریع دارد

۶.دارای تنوع ظرفیت در تناژ برودتی
