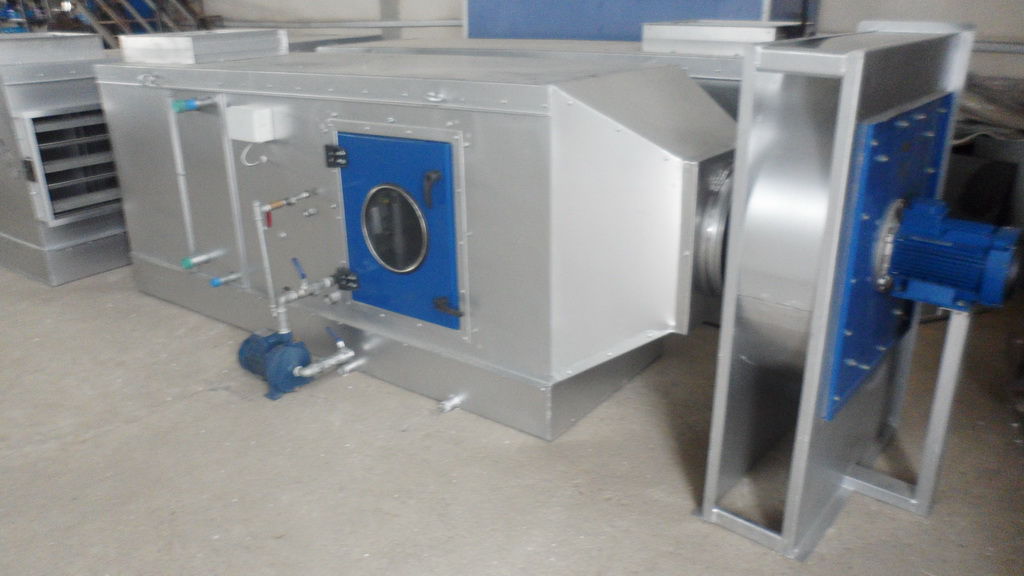

هواساز دستگاهی است که گردش هوا را در تهویه مطبوع – سرمایش و گرمایش کنترل می کند. هواساز ها معمولا جعبه فلزی بزرگی است شامل: دمنده- کویل های گرم و سرد- محفظه فیلتر- صداگیر و دمپر می باشد.
ساختار هواساز: فریم های فلزی و پانل های توپر با توجه به پیکر بندی اجزای سیستم.
فلز های به کار رفته در بدنه هواساز از پوشش گالوانیزه می باشد که سبب کارکرد و عمر طولانی تر می باشد.مورد استفاده در فضای باز و صفحات آب بند برای جلوگیری از نفوذ آب میباشد.

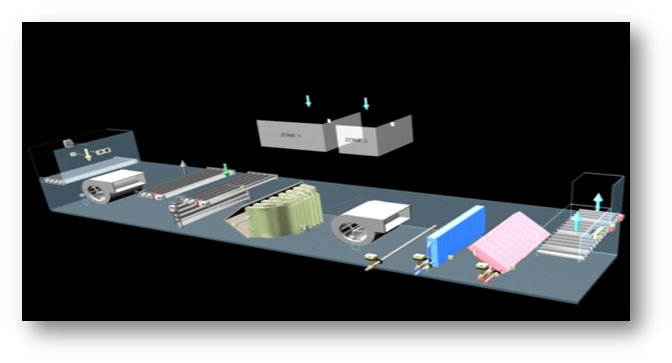

اجزای هواساز:
۱. فیلتر :
برای تصفیه هوا ، از ورود ذرات و گرد وغبارجلوگیری می کند و دارای سیستم الارم جهت تعویض فیلتر می باشد.
۲. کویل های سرد و گرم :
یک بخشی از هواساز از جنس مس یا فین
الومینیومی می باشد وبرای تهیه آب سرد از چیلر و آب گرم از بویلر
استفاده می گردد. کویل سرددارای صفحاتی برای تخلیه میعانات وجود
دارد.از آب
سرد برای سرمایش و از آب گرم برای گرمایش اسفاده می شود.
۳. رطوبت زن :
تبخیری:
هوای خشک به مخزن آب دمیده شده و آب تبخیر می شود.
بخارساز :
بخار یا آب داغ بویلر مستقیم به هوا دمیده می شود.
اسپری آب :
آب توسط نازل به قطرات ریز تبدیل می شود.
اولتراسونیک :
در جریان عبور از دستگاه تشکیل بخاری از آب می دهد.
رطوبت رسانشی :
الیاف خاصی را با آب تازه مرطوب می کنند و جریان هوا از روی ان عبور می کند.
۴. دمنده
۵. تجهیزات کنترلی
۶. محفظه اختلاط
۷. لرزه گیر
۱. راندمان خنک کنندگی بیشتر نسبت به کولر آبی
۲. حذف لوله کشی افقی (کف خواب) و کاهش لوله کشی عمودی (حداکثر ۳ لوله برای هر دستگاه)
۳. کاهش هزینه مصالح - فضای مورد نیاز و اجرای لوله کشی مزبور
۴. در سیستم زنت رادیاتور و فن کویل وجود ندارد (صرفه جویی در هزینه ناشی از خرید تجهیزات )
۵. امکان تنظیم توسط کاربر در ساعات مختلف شبانه روز و صرفه جویی در مصرف سوخت
۶. تهویه مطبوع و ایجاد رطوبت در زمستان
۷. مصرف کم برق در مقایسه با سیستم های دیگر همانند چیلر و اسپیلت

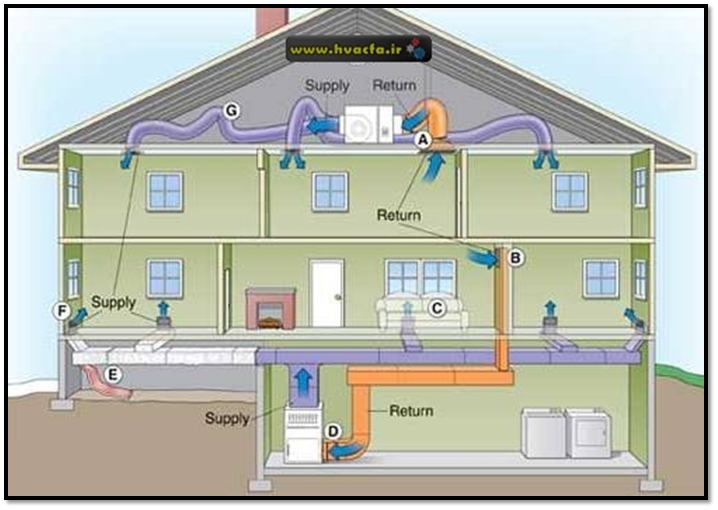

نحوه کار هواساز:
نخست فن هوا را به درون هواساز می مکد و آنرا از دریچه ها و دمپر ها به محفظه فیلتر
ها می رساند.در محفظه فیلتر ها به ترتیب عملکرد و بازده پشت سر هم قرار میگیرند تا
ذرات درشت از قبیل گرد وغبار-میکروب-باکتری ها و ویروس ها را جداسازی کنند.
پس از گذر هوا از فیلتر هوا مرطوب می شود. این هوای تمیز و مرطوب با توجه به نیاز
یا توسط کویل های سرمایش مرتبط یا یک پکیج خنک کن و یا چیلر سرد می شود. و اما در
سیستم گرمایش توسط کویل های مرتبط با یک بویلر یا المنت های حرارتی گرم می شود.
معایب دستگاه هواساز:
۱. نیاز به اجرای موتورخانه و یا حداقل استفاده از پکیج می باشد
۲. رسوب آب بر روی پوشال و در نتیجه نیاز به تعویض آن امکان پذیر باشد .
۳. نیاز به کانال کشی و در نتیجه بالابردن هزینه و گرفتن جای زیاد در نظر گرفته شود.
۴. در مناطقی که رطوبت بالا باشد قابل استفاده نمی باشد.
۵. دما و رطوبت تا حد خاصی قابل کنترل می باشد به صورت دقیق نیست.
نکات مورد توجه:
۱. نصب دستگاه به در سطوح کاملا تراز امکان پذیر است.
۲. توجه به باز بودن از سه طرف برای تامین حجم هوای مورد نیاز توجه شود
۳. در نزدیکی ونت یا هواکش ساختمان نباشد
۴. در محل نصب کفشور تعبیه شود
۵. فضای مورد نیاز جهت سرویس یا تعویض قطعات تعبیه شود
