تراورس بتنی

تراورس بتنی

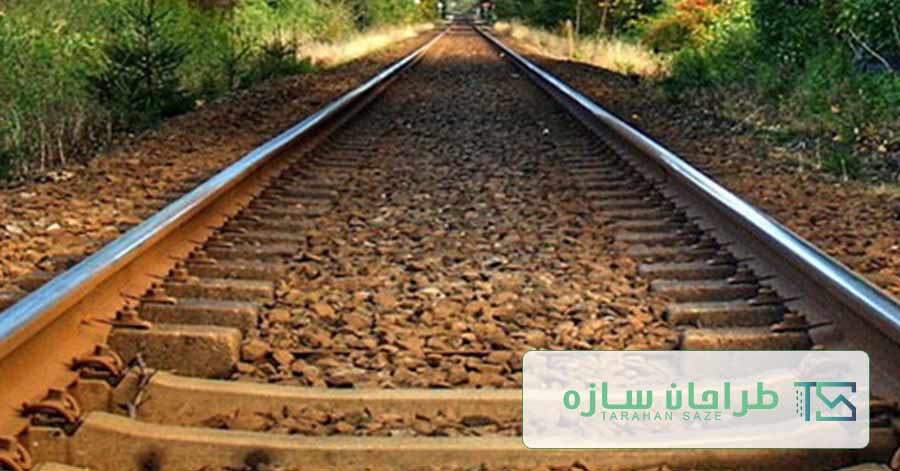

یکی از اجزاء روسازیو مسیر خط راه آهن تراورس بتنی است و در حقیقت تراورس تکیه گاهی برای ریل و عاملی جهت توزیع بار بر روی بالا است  که نیرو را از ریل به بالا منتقل می نماید. تراورس ها از نظر شکل و جنس مصالح به تراورس های فلزی، چوبی و بتنی تقسیم می گردند.

تراورس بتنی به دو صورت تولید میگردد :

۱- تراورس بتن مسلح دو بلوکی

۲- تراورس تک بلوکی



۱– تراورس بتن مسلح دو بلوکی:


 شامل دو قسمت بتن مسلح ذوزنقه ای که با یک میله (معمولا نبشی) به یکدیگر متصل شده اند. تراورس دو بلوکی در کشور فرانسه ابداع گردید و استفاده کنندگان اصلی آن عبارتند از: الجزایر، بلژیک، برزیل، دانمارک، یونان، مکزیک، هلند، پرتغال، اسپانیا، تونس و غیره.

مراحل تولید تراورس بتنی پیش تنیده به روش غیر پیوسته

۱- آماده سازی قالب  تراورس (روغن کاری درون قالب و نصب متعلقات تراورس)

۲- آماده سازی مفتول‌های پیش تنیدگی  (برش و گلمیخ زدن انتهای مفتول‌ها و نصب پلاک)

۳- نصب مفتول‌های پیش تنیدگی  درون قالب تراورس

۴- کشش اولیه مفتول‌های پیش تنیدگی درون قالب تراورس

۵- کشش مفتول‌های پیش تنیدگی

۶- بتن ریزی و ویبره بتن تراورس

۷- عمل آوری بتن تراورس (قرار دادن قالب‌های تراورس درون اتاق بخار)

۸- قالب برداری (وارونه کردن قالب‌ها جهت جدا کردن تراورس بتنی تولید شده از قالب)

۹- نصب نشیمن‌گاه ریل بر روی تراورس بتنی تولید شده

۱۰- حفاظت از تراورس در برابر عوامل محیطی (قرار دادن درپوش و یا تزریق گروت درون حفره‌های دوطرف تراورس)

۱۱- ذخیره سازی تراورس‌های تولید شده (دپو)

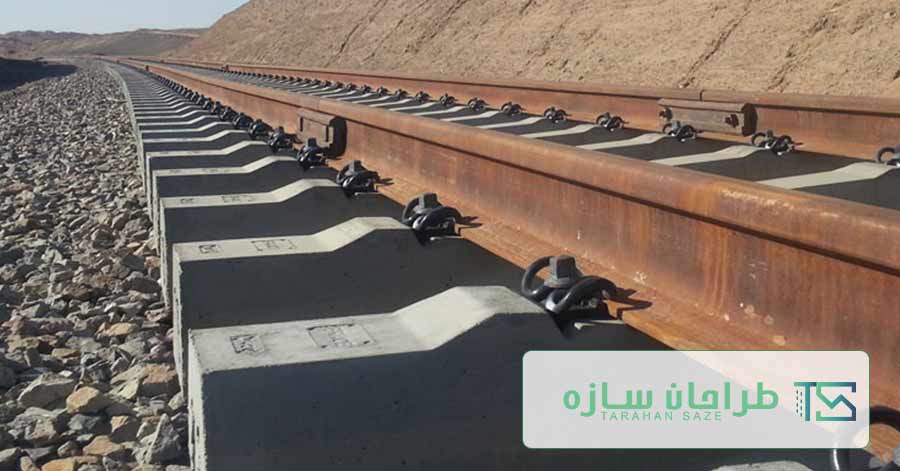

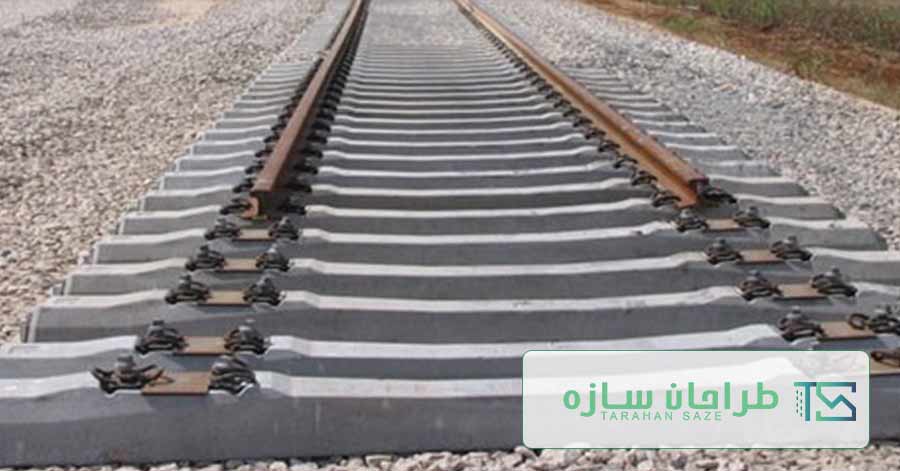

۲– تراورس تک بلوکی و پیوسته :

 بتن پیش تنیده که می تواند بصورت پیش کشیده یا پس کشیده باشد. در شبکه راه آهن ایران، تراورس بتنی پیش تنیده به علت مقاومت بیشتر و سایر مزایای آن در برابر انواع دیگر تراورسها، بیشتر مورد استفاده قرار می‌گیرد.

مراحل خط تولید تراورس بتنی پیش تنیده به روش پیوسته:


۱-قرار دادن قالب های تراورس در امتداد یکدیگر

۲- آماده سازی و روغن پاشی داخل قالبها

۳- نصب فولاد پیش تنیدگی و متعلقات تراورس

۴- کشش مفتول های پیش تنیدگی

۵- بتن ریزی و ویبره بتن تراورس

۶- عمل آوری بتن توسط پوشاندن تراورس ها با پارچه برزنتی

۷- انتقال تدریجی تنش به تراورس

۸- عملیات برش و جداسازی تراورس ها از یکدیگر

۹- قالب برداری و چرخاندن تراورس های تولید شده

۱۰- پوشاندن انتهای برس خورده مفتول ها (به منظور حفاظت از تراورس ها در برابر عوامل محیطی)

۱۱- نصب نشیمن گاه ریل بر روی تراورس

۱۲- ذخیره سازی تراورس های تولید شده دپو و بارگیری و انتقال به محل احداث خط راه آهن



تراورسهای تک بلوکی پیش کشیده در کشور انگلستان تولید شد و استفاده کنندگان اصلی آن عبارتند از: استرالیا، کانادا، مجارستان، عراق، ژاپن، نروژ، لهستان، آفریقای جنوبی، ایالات متحده، روسیه.

تراورس های تک بلوکی پس کشیده در کشور آلمان تولید شد و استفاده کنندگان اصلی آن عبارتند از: اتریش، فنلاند، هند، ایتالیا، مکزیک، و ترکیه.

از تمام تراورسهای بتنی نصب شده جدید، ۲۰ درصد آن دو بلوکی و ۸۰ درصد تک بلوکی است. کل تعداد تراورسهای بتنی که در سال در دنیا ساخته می شود در حدود ۲۰ میلیون عدد می باشد.
